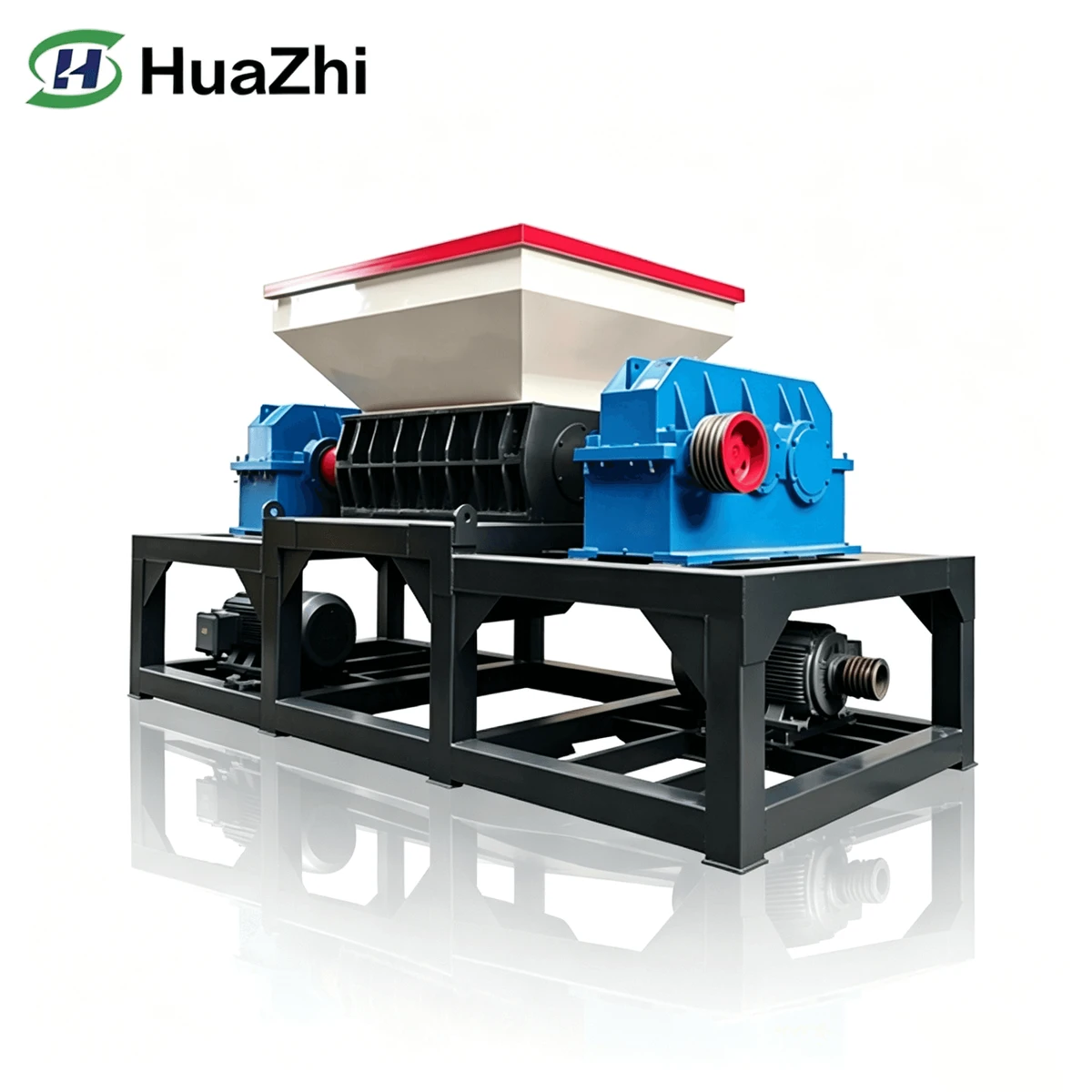

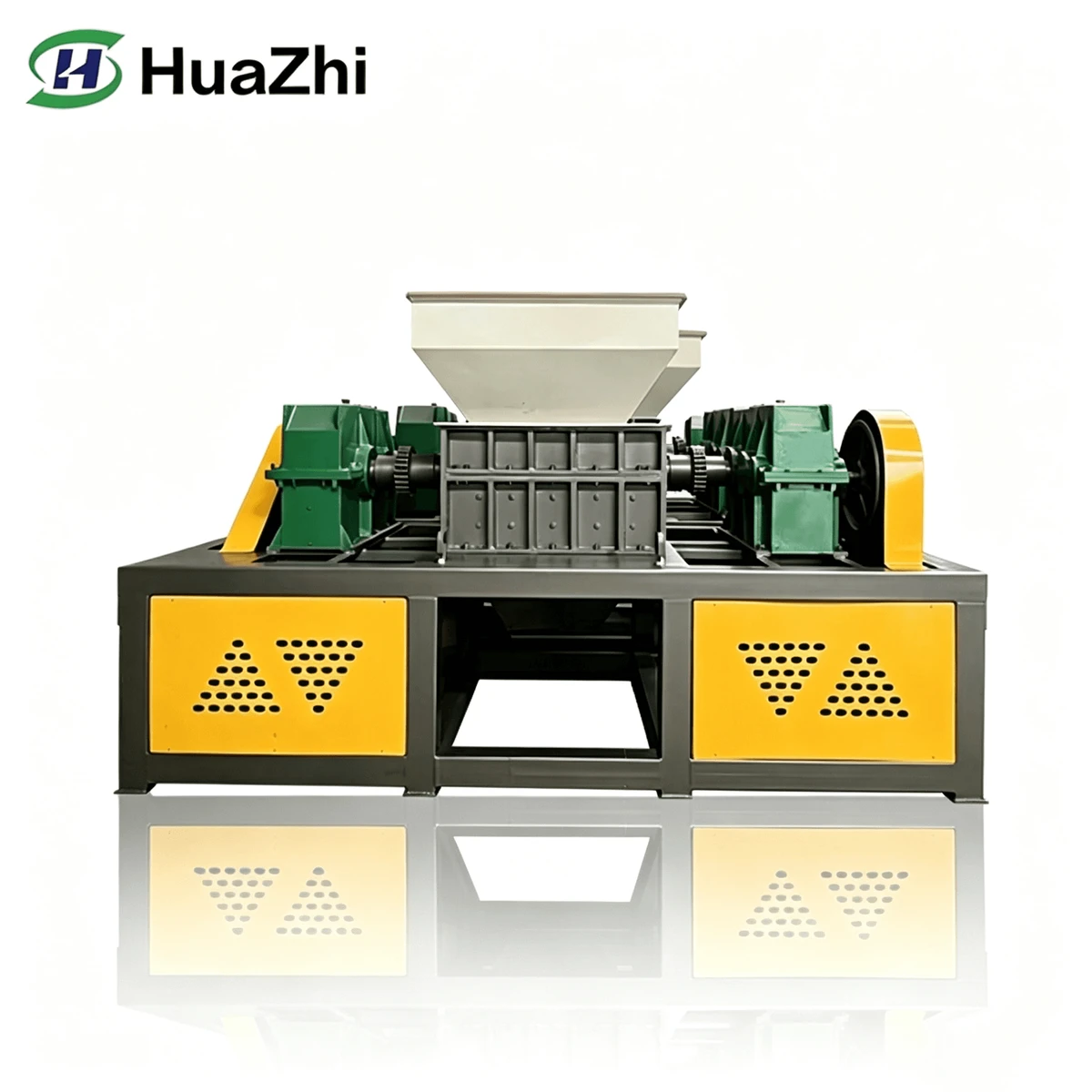

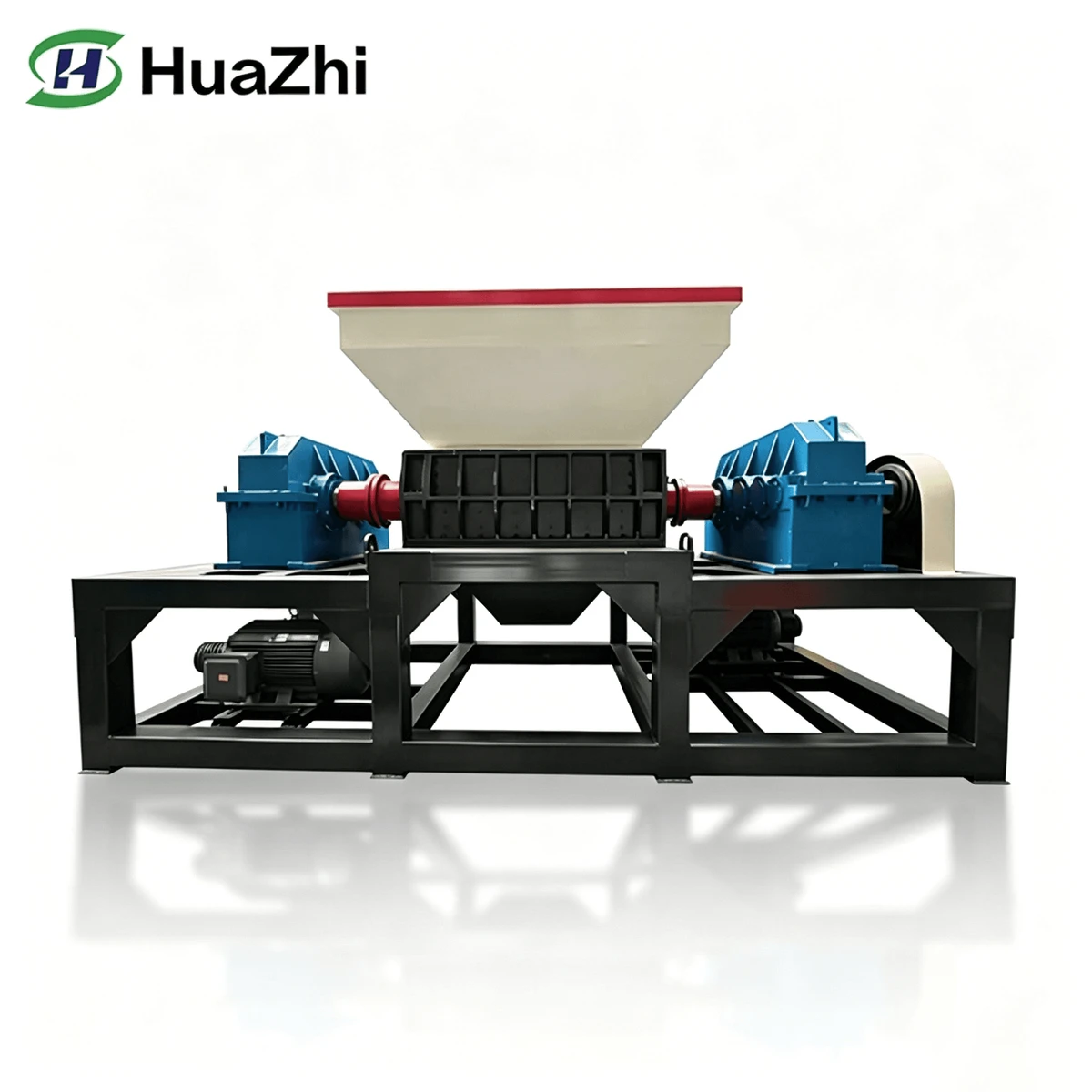

เครื่องบดโลหะแบบเพลาคู่ รุ่น HuaZhi 1200 เป็นเครื่องจักรระดับพรีเมียมสำหรับงานอุตสาหกรรมหนักในกลุ่มผลิตภัณฑ์เครื่องบดแบบเพลาคู่ ออกแบบมาโดยเฉพาะสำหรับการดำเนินงานรีไซเคิลโลหะขนาดใหญ่ที่ต้องการผลผลิตสูงสุด ความทนทานสูง และ...²⁴⁄₇ความสามารถในการผลิตอย่างต่อเนื่อง วางตำแหน่งอยู่ระหว่างรุ่น 1000 ที่ได้รับการพิสูจน์แล้วและรุ่นสำหรับงานหนักพิเศษของเรา¹³⁰⁰⁄₁₆₀₀ในซีรีส์นี้ รุ่น 1200 ให้ผลผลิตที่ยอดเยี่ยมถึง 2,500–5,500 กก./ชม. ในขนาดที่ยังคงเหมาะสมสำหรับโรงงานอุตสาหกรรมมาตรฐาน

เครื่องตัดรุ่น 1200 ขับเคลื่อนด้วยมอเตอร์คู่ขนาด 45–66 กิโลวัตต์ (รวม 90–132 กิโลวัตต์) ผ่านเกียร์ทดรอบแบบเฟืองดาวเคราะห์สำหรับงานหนัก มีห้องตัดขนาดใหญ่ 1,200 × 800 มม. และระบบดันไฮดรอลิกขนาด 25–35 ตัน สามารถแปรรูปโลหะได้ 50–120 ตันต่อวัน จากแหล่งเศษโลหะอุตสาหกรรมขนาดใหญ่ เช่น โรงงานเหล็ก อู่ต่อเรือ ผู้รับเหมาทำลายอาคารขนาดใหญ่ และโรงงานผลิตขนาดใหญ่

การออกแบบเพลาคู่หมุนสวนทางกันที่ได้รับการพิสูจน์แล้ว โดยมีตัวยึดใบมีดหกเหลี่ยม 14-18 ตัวต่อเพลา และคมตัดรวมสูงสุดถึง 360 คม ทำให้เกิดแรงตัดและแรงฉีกมหาศาลที่จำเป็นต่อการแปรรูปเหล็กโครงสร้างหนา ท่อขนาดใหญ่ และเศษวัสดุอุตสาหกรรมที่มีความหนาแน่นสูง ซึ่งเครื่องจักรในระดับต่ำกว่าจะไม่สามารถรับมือได้

คุณสมบัติสำคัญ

เทคโนโลยีเครื่องขัดเครื่องทวิหน้าที่หมุนตรงข้ามกัน

เพลาหมุนสวนทางกันสองชุดที่ความเร็ว 10–25 รอบต่อนาที สร้างแรงเฉือนมหาศาลที่ประสานกัน การออกแบบที่ความเร็วรอบต่ำแต่แรงบิดสูงนี้ สามารถตัดผ่านชิ้นส่วนโครงสร้างหนา ท่อผนังหนา และเศษวัสดุอุตสาหกรรมที่มีความหนาแน่นสูงได้อย่างมีประสิทธิภาพ โดยมีเสียง การสั่นสะเทือน และฝุ่นละอองน้อยกว่าเครื่องบดแบบค้อนกระแทกอย่างเห็นได้ชัด

ระบบลำเลียงใบมีดหกเหลี่ยมสำหรับงานหนัก (14–18 ตัวลำเลียงต่อเพลา)

แต่ละเพลาประกอบด้วยตัวยึดใบมีดหกเหลี่ยม 14-18 ตัว พร้อมชุดตลับลูกปืนลูกกลิ้งสำหรับงานหนักแบบปิดผนึก ตัวยึดแต่ละตัวรับใบมีดเหล็กกล้าเครื่องมือ 3-5 ใบ โดยมีคมตัดแบบกำหนดตำแหน่ง 4 คม ทำให้มีคมตัดรวมสูงสุด 360 คมต่อเครื่อง การออกแบบตัวยึดหกเหลี่ยมช่วยให้สามารถหมุนและเปลี่ยนใบมีดแต่ละใบได้โดยไม่ต้องรบกวนหน่วยที่อยู่ติดกัน ลดเวลาในการเปลี่ยนใบมีดเหลือต่ำกว่า 60 นาที

ห้องตัดทำจากเหล็ก Q345B + Hardox 500 ที่ทนทานเป็นพิเศษ

ห้องตัดผลิตจากเหล็กโครงสร้างความแข็งแรงสูง Q345B (16–20 มม.) พร้อมตัวเรือนแบริ่งที่ขึ้นรูปด้วยเครื่อง CNC อย่างสมบูรณ์ พื้นผิวสึกหรอที่สำคัญทั้งหมดบุด้วยแผ่นสึกหรอ Hardox 500 แบบยึดด้วยสลักเกลียว ซึ่งเป็นวัสดุเดียวกับที่ใช้ในอุปกรณ์เหมืองแร่และเหมืองหิน โครงสร้างเฟรมที่แข็งแรงช่วยรักษาการจัดแนวเพลาให้สมบูรณ์แบบภายใต้การทำงานที่รับภาระสูงสุดอย่างต่อเนื่อง

ชุดขับมอเตอร์คู่ 45–66 กิโลวัตต์ (รวม 90–132 กิโลวัตต์)

มอเตอร์ระดับอุตสาหกรรมสองตัว (ขนาด 45–66 กิโลวัตต์ต่อตัว) ขับเคลื่อนเพลาผ่านชุดเกียร์ดาวเคราะห์สำหรับงานหนัก พร้อมเอาต์พุตที่ซิงโครไนซ์อย่างสมบูรณ์ การกำหนดค่ามอเตอร์คู่ให้แรงบิดเริ่มต้นสูงสุดสำหรับวัสดุที่มีความหนาแน่นสูง การทำงานสำรองที่โหลดเต็มพิกัดหมายความว่าเครื่องจักรจะยังคงทำงานต่อไปได้แม้ว่ามอเตอร์ตัวใดตัวหนึ่งจะต้องการการซ่อมบำรุง — ป้องกันการหยุดทำงานโดยไม่คาดคิดซึ่งมีค่าใช้จ่ายสูง

กระบอกไฮดรอลิกขนาดใหญ่ (แรงผลัก 25–35 ตัน)

ระบบไฮดรอลิกแบบสองกระบอกสูบขับเคลื่อนลูกสูบป้อนวัสดุด้วยแรงผลักต่อเนื่อง 25–35 ตัน ช่วยป้อนเศษวัสดุชิ้นใหญ่และหนาแน่นที่สุดเข้าสู่ห้องตัดโดยไม่ต้องใช้การควบคุมด้วยมือ เทคโนโลยีวาล์วแบบแปรผันจะปรับแรงผลักแบบเรียลไทม์ตามความต้านทานของวัสดุและภาระในห้องตัด

ตัวแบ่งเหล็กหล่อหนัก (มาตรฐาน)

เครื่องแยกแบบดรัมแม่เหล็กกว้าง 800–1,000 มม. เป็นอุปกรณ์มาตรฐานในรุ่น 1200 ซึ่งสามารถแยกโลหะเหล็กออกจากเศษโลหะที่บดแล้วได้ด้วยประสิทธิภาพการแยกมากกว่า 99.5% ผลิตเศษโลหะที่สะอาดพร้อมใช้งานในเตาหลอมได้ในอัตราสูงสุด 5,500 กก./ชม. พร้อมสำหรับการหลอมโดยตรงโดยไม่ต้องผ่านกระบวนการเพิ่มเติม

PLC Siemens S7 + จอสัมผัส HMI ขนาด 10 นิ้ว — ระบบควบคุมอุตสาหกรรม

PLC ซีรีส์ S7 ของ Siemens พร้อมหน้าจอสัมผัส HMI สำหรับงานอุตสาหกรรมขนาด 10 นิ้ว มีคุณสมบัติเด่น เช่น การตรวจสอบโหลดอัตโนมัติ การป้องกันการโอเวอร์โหลดตามกระแสของมอเตอร์ การตรวจจับการติดขัดพร้อมการกลับทิศทางอัตโนมัติ (โปรโตคอลการลองใหม่ 3 ขั้นตอน) ตัวจับเวลาการผลิตแบบกะ การบันทึกเหตุการณ์ความผิดพลาด และตัวเลือกเสริมสำหรับการตรวจสอบระยะไกลผ่าน 4G/WiFi เพื่อรับข้อมูลการผลิตแบบเรียลไทม์และการแจ้งเตือนการบำรุงรักษาเชิงคาดการณ์

ห้องกันเสียงแบบปิดสนิทพร้อมฉนวนกันเสียงคุณภาพสูง (มาตรฐาน)

เครื่องจักรครบชุดมาพร้อมกับตู้เก็บเสียงคุณภาพสูงเป็นอุปกรณ์มาตรฐาน แผงฉนวนใยหินหนา 50 มม. ช่วยลดเสียงรบกวนขณะใช้งานลงเหลือ ≤ 81 dB ซึ่งอยู่ในเกณฑ์ที่กำหนดสำหรับพื้นที่อุตสาหกรรม แผงทั้งหมดมีบานพับเพื่อให้เข้าถึงเพื่อการบำรุงรักษา แผงเก็บเสียงหนา 75 มม. ที่เป็นอุปกรณ์เสริมจะช่วยลดระดับเสียงลงเหลือ ≤ 74 dB สำหรับสถานที่ที่ไวต่อเสียงรบกวน

ระบบตลับลูกปืนแบบแยกส่วน — เพิ่มเวลาการใช้งานสูงสุด

ตลับลูกปืนหลักแบบแยกส่วนสำหรับงานหนัก (เทียบเท่า SKF/TIMKEN, เส้นผ่านศูนย์กลาง 140–170 มม.) ช่วยให้สามารถเปลี่ยนตลับลูกปืนได้โดยไม่ต้องถอดเพลา ซึ่งช่วยลดระยะเวลาการบำรุงรักษาตลับลูกปืนจาก 2–3 วัน เหลือเพียง 4–8 ชั่วโมง เมื่อรวมกับซีลเพลาที่สามารถเปลี่ยนได้จากภายนอกและระบบตัวยึดใบมีดแบบโมดูลาร์ ระยะเวลาการหยุดทำงานเพื่อการบำรุงรักษาตามแผนจึงลดลงเหลือเพียงไม่กี่ชั่วโมง แทนที่จะเป็นหลายวัน

ได้รับการรับรองมาตรฐาน CE และผ่านการทดสอบการใช้งานเต็มกำลังอย่างครอบคลุมจากโรงงาน

เครื่องดูดฝุ่น HuaZhi รุ่น 1200 ทุกเครื่องจะผ่านการทดสอบการทำงานเต็มกำลังอย่างน้อย 10 ชั่วโมง ที่ระดับความดันสูงสุดภายในห้องอัดก่อนจัดส่ง เอกสารการทดสอบที่จัดให้ประกอบด้วย: ใบรับรองความสมดุลแบบไดนามิก รายงานการทดสอบแรงดันไฮดรอลิก ใบรับรองการปฏิบัติตามข้อกำหนดด้านความปลอดภัยทางไฟฟ้า ข้อมูลการตรวจสอบแรงบิด และรายงานการวัดระดับเสียง
