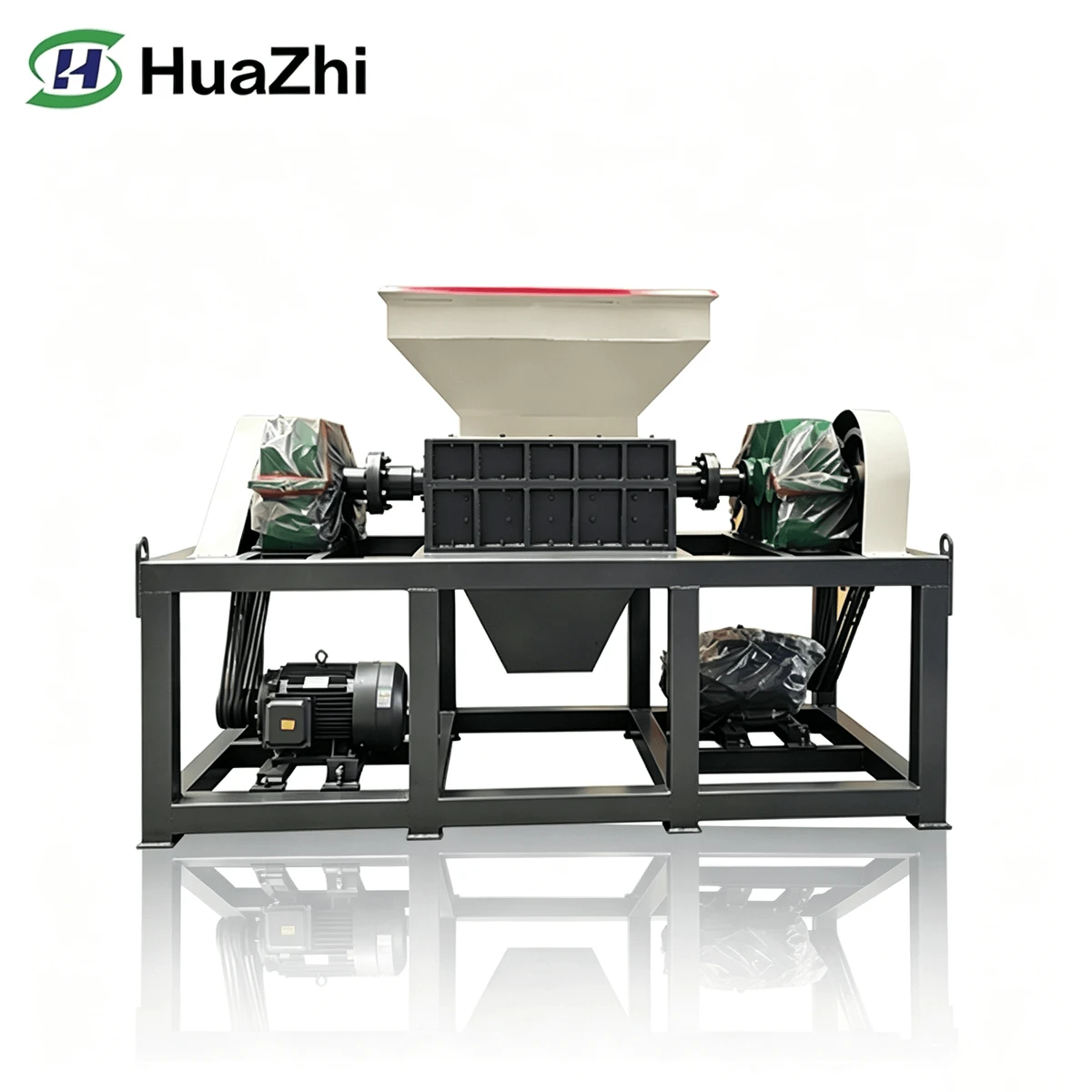

Máy nghiền kim loại trục đôi HuaZhi loại 1000 lấp đầy khoảng trống quan trọng giữa dòng máy nhỏ gọn Model 800 và dòng máy công nghiệp hạng nặng.¹³⁰⁰⁄₁₆₀₀dòng sản phẩm này mang đến một cấp hiệu năng mới cho các hoạt động đã vượt quá khả năng của thiết bị cấp thấp nhưng chưa cần đầu tư quy mô công nghiệp đầy đủ.

Máy loại 1000 có hệ thống truyền động động cơ kép mạnh mẽ 75–110 kW, buồng cắt kích thước lớn 1.000 × 700 mm và bộ đẩy thủy lực 20–30 tấn — tạo ra năng suất vượt trội 2.000–4.500 kg/giờ, trở thành cỗ máy chủ lực cho các bãi phế liệu vừa và lớn, trung tâm dịch vụ thép và các nhà máy sản xuất xử lý 30–80 tấn kim loại mỗi ngày.

Thiết kế trục kép quay ngược chiều với các giá đỡ dao hình lục giác lồng vào nhau tạo ra lực cắt mạnh mẽ ở tốc độ vòng quay thấp — có thể xé toạc hiệu quả các ống thành dày, các cấu kiện kết cấu, phế liệu hỗn hợp và chất thải sản xuất đặc mà các máy nhỏ hơn không thể xử lý được.

Tính năng chính

Công nghệ剪切 ngược trục song song Twin-Shaft

Hai trục chịu tải nặng quay với tốc độ 12–28 vòng/phút theo hướng ngược nhau, tạo ra lực cắt và xé mạnh mẽ. Thiết kế tốc độ thấp, mô-men xoắn cao giúp xử lý hiệu quả thép kết cấu dày, ống đặc và phế liệu hỗn hợp — với độ ồn, độ rung và bụi trong không khí thấp hơn đáng kể so với các loại máy nghiền búa tốc độ cao khác.

Hệ thống giá đỡ dao hình lục giác (12–16 giá đỡ mỗi trục)

Mỗi trục mang 12–16 giá đỡ dao hình lục giác với cụm ổ bi kín. Mỗi giá đỡ chứa 3–5 lưỡi dao thép dụng cụ (4 cạnh cắt có thể điều chỉnh trên mỗi lưỡi) — cung cấp tổng cộng 144–320 cạnh cắt cho mỗi máy. Các ổ bi kín của giá đỡ ngăn ngừa thất thoát chất bôi trơn và sự xâm nhập của chất bẩn ngay cả trong môi trường hoạt động khắc nghiệt. Việc tháo từng giá đỡ để thay lưỡi dao chỉ mất chưa đến 45 phút.

Khung thép Q345B chắc chắn — Gia công chính xác bằng máy CNC

Khung chính và các vách buồng cắt dài toàn bộ được chế tạo từ thép cường độ cao Q345B (độ dày 14–18 mm), gia công CNC để đảm bảo sự thẳng hàng hoàn hảo của vỏ ổ trục. Cấu trúc hàn liền khối chắc chắn duy trì hình dạng trục chính xác trong quá trình vận hành liên tục ở tải trọng đỉnh — loại bỏ hiện tượng uốn cong khung, mài mòn ổ trục sớm và rung động trong quá trình vận hành.

Hệ thống truyền động kép bằng động cơ 37,5–55 kW (Tổng công suất 75–110 kW)

Hai động cơ công nghiệp (37,5–55 kW mỗi động cơ) dẫn động các trục thông qua hộp số hành tinh chịu tải nặng với đầu ra đồng bộ. Cấu hình hai động cơ cung cấp mô-men xoắn khởi động tối đa cho các tải vật liệu nặng đồng thời đảm bảo hoạt động dự phòng — máy hoạt động ở công suất giảm nếu một động cơ cần bảo dưỡng, tránh được các sự cố ngừng sản xuất tốn kém.

Xi lanh đẩy thủy lực lực đẩy cao (20–30 tấn)

Hệ thống đẩy thủy lực hai xi-lanh cung cấp lực đẩy liên tục từ 20–30 tấn, nén và tự động đưa các mảnh phế liệu cồng kềnh vào buồng cắt. Van điều khiển thủy lực tỷ lệ điều chỉnh lực đẩy theo thời gian thực dựa trên mật độ vật liệu và tải trọng trong buồng — ngăn ngừa tắc nghẽn đồng thời giảm thiểu tiêu thụ năng lượng.

Bộ phân tách than từ từ tính công nghiệp nặng (Tiêu chuẩn)

Một bộ tách từ dạng trống có chiều rộng 700–800 mm được gắn trên băng tải đầu ra như một bộ phận tiêu chuẩn đi kèm. Trống từ có từ trường cao này tách kim loại sắt từ dòng nguyên liệu đã được nghiền nhỏ với hiệu suất tách > 99% — tạo ra các mảnh kim loại sạch, sẵn sàng cho lò nung, thích hợp để nấu chảy trực tiếp mà không cần xử lý thêm.

Hệ thống điều khiển PLC + màn hình cảm ứng HMI Siemens S7

PLC dòng S7 của Siemens với màn hình cảm ứng HMI công nghiệp 10 inch. Các tính năng bao gồm: bảo vệ quá tải động cơ tự động với giám sát dòng điện, phát hiện kẹt với chức năng tự động đảo chiều và thử lại 3 giai đoạn, bộ đếm sản lượng và bộ hẹn giờ ca, ghi nhật ký sự kiện lỗi và mô-đun truyền thông từ xa RS-485 / 4G / WiFi tùy chọn để giám sát sản xuất thời gian thực và cảnh báo bảo trì dự đoán.

Hệ thống cách âm toàn diện — Trang bị tiêu chuẩn

Máy hoàn chỉnh được trang bị sẵn hệ thống cách âm toàn diện. Các tấm cách âm bằng len khoáng dày 50 mm giúp giảm tiếng ồn khi vận hành xuống ≤ 80 dB, đáp ứng các yêu cầu cho hoạt động trong khu công nghiệp. Các tấm cửa ra vào có bản lề cho phép tiếp cận nhanh chóng để bảo trì. Có thể nâng cấp lên các tấm cách âm dày 75 mm để giảm tiếng ồn xuống ≤ 73 dB.

Hệ thống ổ trục dạng hộp tách rời — Bảo trì nhanh chóng

Các ổ trục chính dạng hộp tách rời chịu tải nặng (tương đương SKF/TIMKEN, Φ 120–150 mm) cho phép thay thế ổ trục mà không cần tháo trục — giảm thời gian thay thế ổ trục từ 2–3 ngày xuống còn 4–6 giờ. Kết hợp với các phớt trục có thể thay thế bên ngoài và các giá đỡ dao dạng mô-đun, tổng thời gian ngừng hoạt động để bảo trì theo kế hoạch được giảm thiểu.

Đạt chứng nhận CE và được kiểm tra đầy đủ tải trọng tại nhà máy.

Mỗi máy xúc HuaZhi loại 1000 đều trải qua quá trình thử nghiệm tải trọng tối thiểu 8 giờ trước khi xuất xưởng. Hồ sơ thử nghiệm đi kèm mỗi máy bao gồm: chứng nhận cân bằng động, báo cáo thử nghiệm áp suất hệ thống thủy lực, chứng nhận tuân thủ an toàn điện và dữ liệu xác minh mô-men xoắn/tải trọng.

Chất liệu applicable

Tham số kỹ thuật
