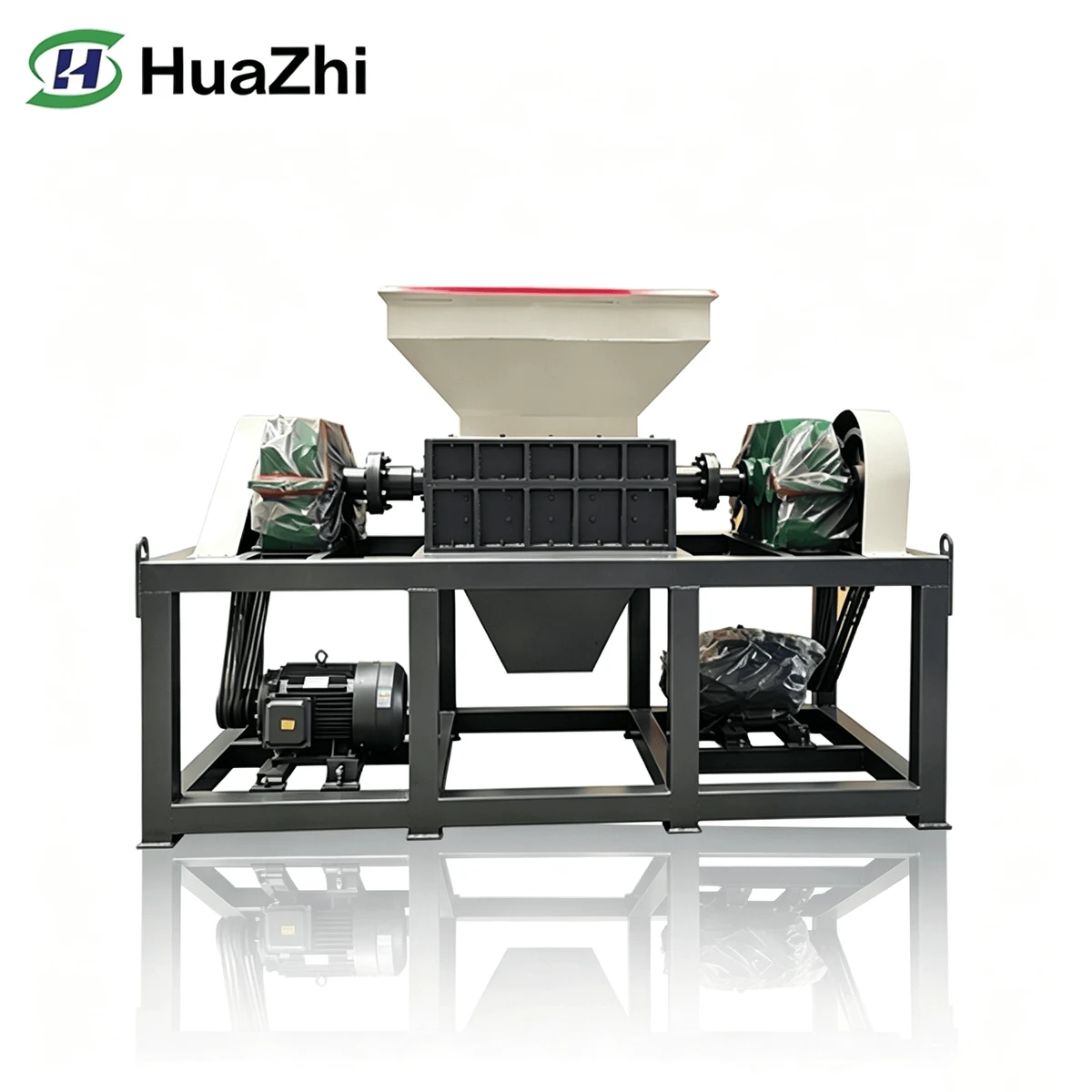

HuaZhi 1000シリーズのツインシャフト金属粉砕機は、コンパクトモデル800と重厚な産業用の間の重要なギャップを埋めます。¹³⁰⁰⁄₁₆₀₀シリーズ - エントリーレベルの機器では十分でないが、まだ完全な産業規模の投資が必要でないオペレーションに対する新しいパフォーマンスレベルを提供します。

The 1000 型は強力な 75–110 kW のダブルモータードライブ、オーバーサイズの 1,000 × 700 mm のカッティングチャンバー、および 20–30トンの水圧プッシュャーを特徴としており、2,000–4,500 kg/h の圧倒的な通量を生み出し、中～大規模なスクラップヤード、鋼鉄サービスセンター、および 1 日あたり 30–80 メートル立方の金属を処理する製造業に必需品となります。

そのツインカウンターリビングシャフト設計と組み込まれた六角刃キャリアが、大規模な低回転数の剪切力を生成します - 厚壁パイプ、構造部品、混合リサイクル、そして小さなマシンでは圧倒されるような密度の高い製造廃棄物を効果的に引き裂きます。

キー機能

ツインシャフト・カウンターロテーション・シェリング技術

二つの重い軸が12〜28rpmで反対方向に回転し、巨大な連鎖的な切断および引張力を生成します。低速高トルクの設計は、厚い構造鋼、密なパイプ、および混合ゴミを効率的に処理し、高速ハンマーミルの代替品に比べて、大幅に低いノイズ、振動、および空中の塵を生成します。

六角ナイフキャリアシステム（シャフトあたり12〜16キャリア）

各軸に12〜16の六角形のナイフキャリアが密封ベアリングアセンブリで装備されています。各キャリアは3〜5のツールスチールブレード（ブレードごとに4インデックスカッティングエッジ）を受け入れ、1台の機械あたり144〜320の合計カッティングエッジを提供します。密封キャリアベアリングは、厳しい作業環境でも潤滑油の損失や汚染物の侵入を防ぎます。ブレード交換のための個別キャリアの取り外しは45分以内で行えます。

堅牢なQ345B鋼フレームー高精度CNC加工

主框架和全长切削室墙壁由Q345B高强度钢（14–18毫米厚度）制成，采用数控加工以实现完美的轴承座对准。刚性的整体焊接结构在连续峰值负载操作下保持精确的轴几何形状——消除框架弯曲、过早的轴承磨损和操作振动。

デュアル37.5〜55 kWモータードライブ（合計75〜110 kW）

二つの産業用モーター（それぞれ37.5〜55 kW）が、同期出力を持つ重厚なプラネタリーギアボックスを通じてシャフトを駆動します。デュアルモーターコンフィギュレーションは、濃密な材料荷重に対して最大の起動トルクを提供し、同時に運用冗長性を提供しますーもし一つのモーターがサービスが必要な場合、機械は減少した能力で運転し、高価な生産停止を避けます。

高推力油压推杆（20-30トン）

二シリンダーハイドラループプッシュシステムは、20～30トンの連続推進力を提供し、大きな廃棄物の部品を自動的に切断室に圧縮および供給します。比例ハイドラバルブ制御は、材料密度および室荷重に基づいてリアルタイムで推進力を調整し、詰まりを防ぎながらエネルギー消費を最小限に抑えます。

重 duty 磁性鼓式分离器（标准）

700–800 mm幅の磁石ドラム分離機が、標準装備の一部として出荷カンバーに取り付けられています。高ガウスの磁石ドラムは、粉砕された排出ストリームから99%以上の分離効率で鉄鋼金属を抽出し、処理なしで直接溶かすのに適した、清潔な炉準備金属チップを生産します。

シーメンス S7 PLC + HMI タッチスクリーン制御システム

シーメンスS7シリーズPLCで10インチの産業用HMIタッチスクリーン。機能には、電流監視付きの自動モーターオーバーロード保護、自動逆転と3段階リトライ付きのジャム検出、生産カウンターやシフトタイマー、故障イベントログ、リアルタイム生産監視と予測保全アラートのためのオプションRS-485 / 4G / WiFiリモート通信モジュールが含まれます。

全音響エンクリージュ（標準装備）

標準で完全な機械は全面の音響エンケージで shipping します。50 mmの無機繊維保温板は、運転ノイズを ≤ 80 dB まで削減し、工業地域の運用要件を満たします。ヒンジ付きアクセスパネルにより、迅速なメンテナンスアクセスが可能です。ノイズを ≤ 73 dB まで削減するために、オプションで 75 mmのアップグレード音響パネルが利用可能です。

分離キャートリッジベアリングシステムー迅速なメンテナンス

重役分離キャップボールベアリング（SKF/TIMKEN互換、φ 120–150 mm）は、シャフトを取り外すことなくベアリング交換が可能で、ベアリング交換を2～3日から4～6時間に短縮します。外側で交換可能なシャフトシールとモジュール式ナイフキャリアとの組み合わせにより、計画されたメンテナンスの停機時間が最小限に抑えられます。

CE認証およびフルロード工場テスト

各HuaZhi 1000型在发货前都进行至少8小时的满载测试。每台机器提供的测试文件包括：动态平衡认证、液压系统压力测试报告、电气安全合规证书以及扭矩/负载验证数据。

適用可能な材料

技術パラメータ
