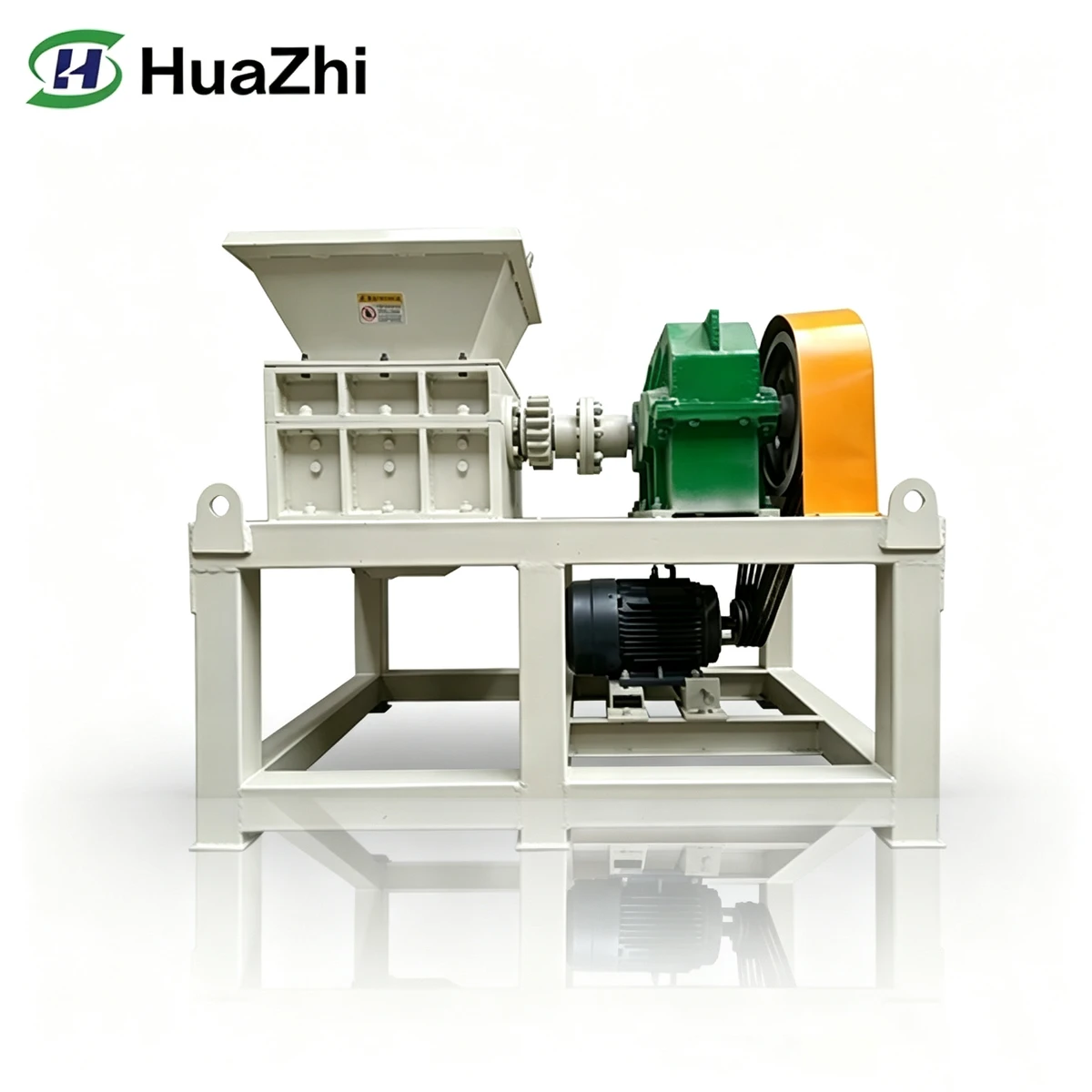

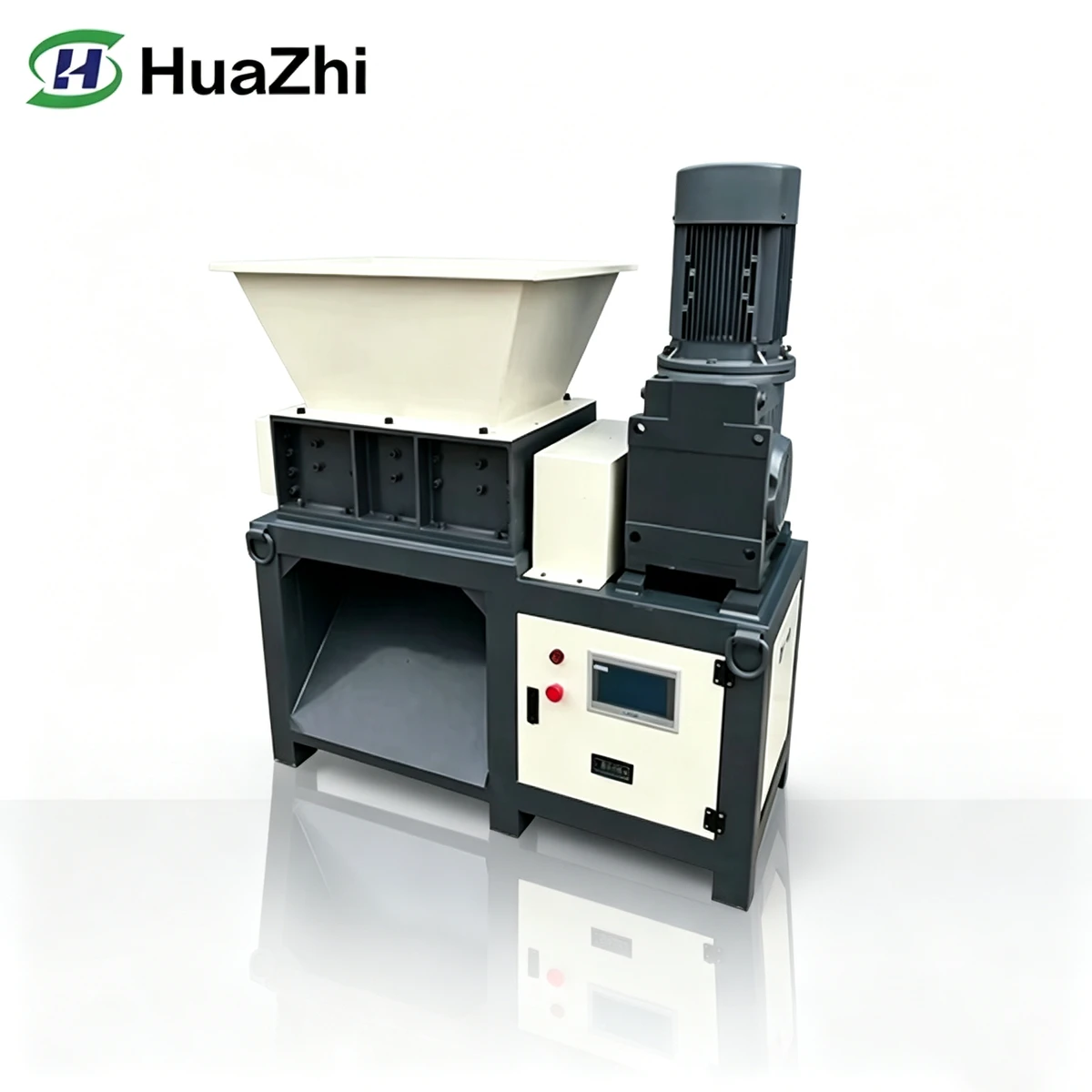

華芝400型金属シュレッダーは、当社で最もコンパクトなエントリーレベルのツインシャフトです。金属破砕機― 大規模な産業機械への設備投資を必要とせずに、信頼性の高い金属破砕能力を必要とする小規模な金属リサイクルヤード、作業場、金属加工工場、農業機械サービスセンター向けに特別に設計されています。

400型は、同期して逆方向に回転する2本のシャフトを備え、各シャフトには8～12本の長方形の切断刃が互い違いに重なり合うように取り付けられています。この設計により、低回転速度で優れたせん断力と引き裂き力が発生し、従来のハンマーミルのような大きな衝撃音や振動を伴わずに、金属くずをクリーンかつ制御された状態で粉砕できます。

設置面積がわずか2,200×1,800mmとコンパクトで、モーター出力が11～18.5kWの400型金属シュレッダーは、1時間あたり200～600kgの金属スクラップを処理できます。これは、1日あたり500～5,000kgのスクラップを処理する作業に最適なソリューションです。

キー機能

二軸せん断原理

互い違いに配置されたナイフアレイを備えた2本の逆回転シャフトが、強力なせん断および引き裂き作用を生み出します。材料は噛み合うナイフパターンによってしっかりと掴まれ、段階的に切断されるため、材料や機械フレームに大きな衝撃を与えることなく、均一な細断サイズが得られます。

16～24 噛み合う長方形ナイフ

各シャフトには、熱処理された工具鋼製の刃が8～12本、V字型に配置されています。刃はインデックス式（各刃に4つの刃先）で、個別に交換可能です。刃先が鈍くなった場合は、その刃だけを回転または交換し、アセンブリ全体を交換する必要はありません。

溶接構造の頑丈な切断室

切断室は、精密に穴あけ加工されたベアリングハウジングを備えた一体型溶接構造で、シャフトの完璧な位置合わせと材料の迂回防止を実現しています。Hardox 400耐摩耗プレートが、切断室の壁面を摩耗から保護します。

エネルギー効率の高い駆動システム

同期ギアボックスを備えた5.5～9.2kWのデュアルモーター（合計11～18.5kW）により、低回転数で最大のトルクを発揮します。IE3モーター構成により電力消費を最小限に抑え、400は同等の生産性を持つハンマーミルよりも大幅に少ない電力で動作します。

低騒音・低振動

低回転数での二軸式せん断は、衝撃式破砕に比べて騒音と振動がはるかに少ない。頑丈な溶接フレーム（ガタつきの原因となるボルト留めパネルがない）と相まって、運転音は75dB以下に抑えられ、屋内作業場環境に適している。

シンプルな油圧ラム式給水システム

単一の油圧シリンダーが材料送り装置を可変速で駆動し、手動で材料を投入することなく、切断室に材料を連続的に供給します。送り装置の速度は、材料の種類に合わせて手動で調整可能です。

コンパクトな設置面積と簡単な設置

400型は設置面積が小さく（ベース部2,200×1,800mm）、標準的な380V/415Vの三相電源で動作するため、構造変更や特別な電源インフラを必要とせずに既存の作業場に設置できます。

クイックナイフ交換システム

ナイフの取り外しと交換には、基本的な手工具のみが必要です。個々のナイフブロックはピンとボルトで固定されているため、特別な機器、プレス機、専門技術者は不要です。ナイフの回転または交換にかかる時間は30～60分です。

CE認証取得済み

CE安全規格に準拠して製造されており、完全な緊急停止システム、モーター過負荷保護機能、およびすべてのアクセスドアに安全インターロックスイッチが装備されています。

適用可能な材料

技術パラメータ
